柔性组合式悬挂起重机标准组件的安装方法

发布日期:2012.03.30  |  发布者:凯力起重  |  关注:7455

柔性组合式悬挂起重机标准组件的安装方法

1)轨道的吊挂(带弹簧卡箍的垂直吊挂装置安装)
●安装承轨梁上的上悬架及轨道上的悬挂夹,两只球绞长螺母分别置于上悬架、悬挂夹的球窝内。所有连接螺栓都必须按规定力矩拧紧。
●将螺纹吊杆分别拧入上悬架、轨道悬挂夹的两球绞长螺母内,直至弹簧卡箍能穿过球绞长螺母的长孔和螺纹吊杆的横向孔,按照规定的力矩拧紧悬挂夹上的螺栓,吊挂起轻型轨道。
●根据安装需要如果螺纹吊杆必须缩短截断时,则在螺杆端部必须再加工一个新的横向孔。横向孔的直径及距端部的距离为:JKBKⅠ:直径为3.2mm,距离为5mm。JKBKⅡ:直径为4.0mm,距离为6mm。

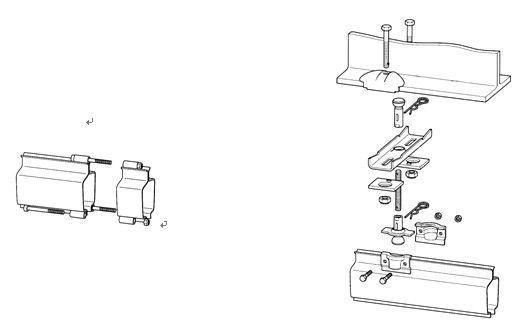

轨道吊挂装置的安装

2)轨道的连接
●带有万向接头的六角套筒扳手特别适用于这个螺栓连接。
●轨道接口处车轮踏面应没有台阶,当小车推过接头时应无阻力。轨道连接垂直方向偏差应小于0.3mm。
●应确保螺栓按照规定力矩可靠而均匀地拧紧。如果接头螺栓在一端比另一端拧得紧,轨道会发生弯曲;当悬挂几根轨道时,他们必须在同一水平面内成一直线。(见图)
●用吊挂螺杆拧入上下球绞螺母的深度调整轨道至同一水平高度,各相邻吊点轨道水平高度差小于10mm。


3)带缓冲器的端盖、内置缓冲器的安装
●将小车组、电缆滑架或电缆小车和内置缓冲器装入轨道。
●为保护电缆滑架在供电侧轨道内安装一内置缓冲器,在轨道顶部钻孔(距轨道端头距离≤需要的电缆滑架个数排列尺寸)。与JKBKⅠ轨道轴线对称孔间距32mm直径为9.5mm的两个孔;与JKBKⅡ轨道轴线对称孔间距50mm直径为 9.5mm的两个孔。
●用带缓冲器的端盖封闭轨道端头。按照规定的力矩拧紧端盖三只连接螺栓,以保证小车运行安全。
 缓冲器安装示意图

4)道岔、转盘的安装
●吊挂道岔、转盘的所有吊挂装置必须均匀承载。安装吊挂方式与轨道吊挂相同。
●道岔、转盘的轨道接头螺栓不应受剪力,例如:邻近需要连接的轨道端没有任何方向的力传入。这可以通过松开连接螺栓进行检查,在松开螺栓后,轨道接头的相对位置应对正。
● 对于手动道岔和转盘,拉绳把手高度要根据使用需要设置的位置。应对道岔或转盘进行检查以确保其运动部件能正确运行并固定就位,轨道接合处小车踏面不准有台阶。

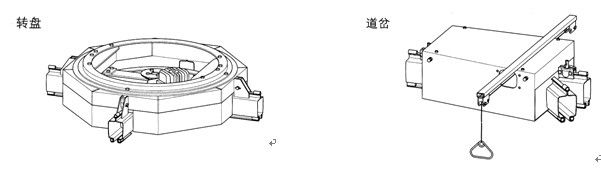

道岔和转盘安装示意图


5)组装JKBKⅡ-R内置滑触线轨道
●JKBKⅡ-R内置滑触线轨道对接。首先检查轨道端头处导体接口是否对应,然后将5只滑触线连接插销的短头插入同一根轨道的导体接口,将轨道对接。(注意滑触线连接插销的长头应与另一根轨道导体接口一一对应,不允许错位。)
●所有的JKBKⅡ-R内置滑触线轨道连接电源时都要以正中央的导体连接漆成黄绿相间色的接地电线。接线的相线顺序应该为L1、L2、接地、L3和备用线。
●集电器小车维修段是用于检查和拆卸集电器小车的机构。为保证维修段使用安全,在维修段两端小于300mm处需要安装轨道吊挂装置各一套。
●如果JKBKⅡ-R内置滑触线轨道内需要安装一个内置缓冲器,则它必须安装在轨道侧面。在轨道侧面的垂直方向钻两个直径为9.5mm,孔间距50mm的孔,缓冲器必须与轨道踏面接触以确保距滑触线有足够的空间。
●JKBKⅡ滑触线轨道非接线端,用自攻螺钉将滑触线终端护套拧紧到中央滑触线(接地保护导体)上,再用带缓冲器的轨道端盖将轨道封闭。
滑触线安装示意图

●集电器小车应始终位于2个运行小车之间或长小车两车轮之间。这样可防止它与其他小车或端部缓冲器相撞。在将集电器小车放入轨道中时,应确保相线L1、L2和L3正确连接。当和双梁小车架一起使用时,集电器小车可以安装在小车架前后车轮之间。

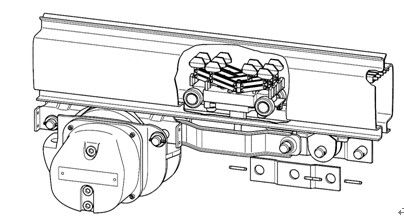

 集电器小车安装示意图
